مانیتورینگ سرورهای HPE

مقدمه

شرکت HPE یکی از بزرگترین و معتبرترین شرکت های تولید کننده ی تجهیزات سروری است که امروزه در بیشتر مراکز داده مورد استفاده قرار می گیرند. این شرکت انواع مختلفی از سرورها را ارائه می دهد که برای ظرفیت ها و نیازهای مختلف شرکت ها و سازمان ها مناسب هستند. سرورهای HPE دارای سری های مختلفی هستند که Proliant ML, DL, BL از جمله ی پرطرفدارترین آنها می باشد که انعطاف پذیری ، امنیت و قابلیت اطمینان بالایی دارند.

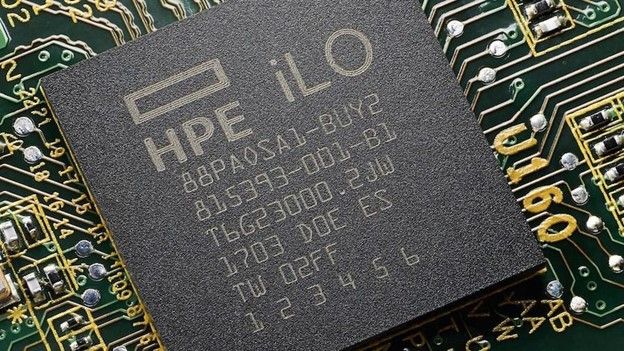

به منظور نظارت بر عملکرد صحیح سرورهای HPE و مدیریت آنها اینترفیس ILO یا Integrated Lights-Out طراحی و در این سرورها مورد بهره برداری قرار گرفته است. اینترفیس ILO علاوه بر مدیریت سرورهای HPE به منظور مانیتورینگ این تجهیزات نیز مورد استفاده قرار می گیرد و می توان سلامت کلیه ی ماژول های یک سرور شامل پردازنده ها، ماژول های RAM، منابع تغذیه، کنترلرها، دیسک ها، فن ها و سنسورهای دما را از طریق آن مانیتور کرد.

پلتفرم مانیتورینگ معین محصول شرکت بهپایا قابلیت مانیتورینگ کلیه ی سرورهای HPE را از طریق ILO دارد و نسخه های ILO 3,4,5 را پشتیبانی می شود. بر اساس طراحی انجام شده در این پلتفرم ناظر با یک نگاه می تواند از وضعیت سلامت کلیه ی ماژول های استفاده شده در سرور خود آگاه شود. لیست کامل شاخص های مانیتور شده از یک سرور HPE در سایت بهپایا ارایه شده است.

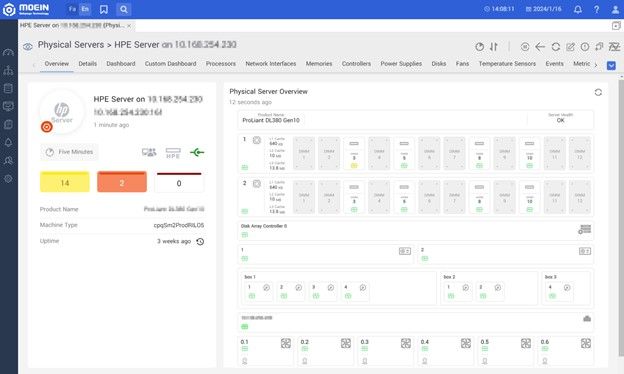

در شکل زیر نمایی از یک سرور HPE سری G10 در معین ملاحظه می شود. همانگونه که ملاحظه می شود در یک نما می توان وضعیت پردازنده ها، ماژول های RAM ، کنترلر، فن ها، منابع تغذیه، سلامت دیسک ها و اینترفیس های شبکه را ملاحظه کرد. در این نما علاوه بر نمایش وضعیت هر ماژول به تفکیک، جانمایی آنها نیز در سرور نمایش داده می شود. این جانمایی برای ماژول های حافظه به ازای هر پردازنده انجام می شود و اسلات های خالی و پر و وضعیت هر اسلات RAM به اپراتور نمایش داده می شود. همچنین محل قرارگیری دیسک ها به تفکیک BOXها و وضعیت سلامت هر دیسک نمایش داده می شود. به این ترتیب اپراتور با یک نگاه وضعیت سلامت ماژول های سرور را ملاحظه می کند و از وجود مشکل در هر قسمت مطلع می شود.

جزییات ماژول های زیر از سرورهای فیزیکی در معین مانیتور می شود:

• پردازنده ها
• اینترفیس های شبکه
• ماژول های حافظه
• کنترلرها
• دیسک ها
• منابع تغذیه
• فن ها
• سنسورهای دما

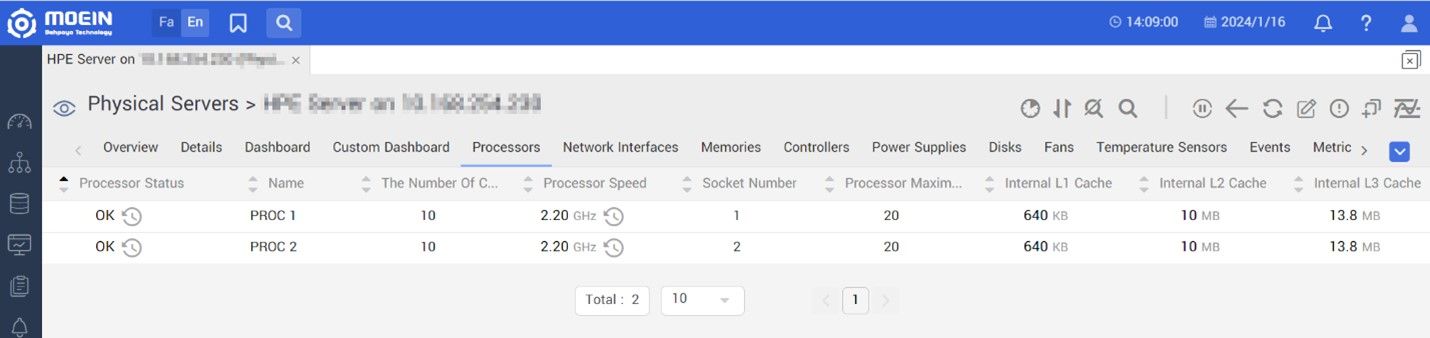

پردازنده ها(Processors)

هر سرور دارای حداقل دو پردازنده است و وضعیت سلامت آن از مهمترین شاخص هایی است که توسط سامانه ی معین مانیتور می شود. تعداد هسته ها، سرعت پردازنده، حداکثر تعداد Threadها، اندازه ي Cacheهای L1, L2, L3 نیز جزء پارامترهایی است که جمع آوری شده و به اپراتور ارایه می شود. در صورت تغییر وضعیت سلامت پردازنده به راهبر اعلان ارسال می شود.

ماژول های حافظه(Memory Modules)

 در سرورهای فیزیکی به ازای هر پردازنده تعدادی DIMM حافظه وجود دارد که ماژول های RAM در آنها قرار می گیرند. در مورد هر ماژول اطلاعات وضعیت ماژول، وضعیت عملیاتی، اندازه ی RAM، محل قرارگیری، نوع و فناوری ماژول در پلتفرم معین جمع آوری و ارایه می شود. همچنین در ازای وضعیت ماژول های RAM نیز در صورتی که تغییری صورت گیرد، به راهبر اعلان خواهد شد.

ماژول کنترلر(Controller)

کنترلرها در سرورهای HPE به منظور مدیریت درایوها(دیسک ها) مورد استفاده قرار میگیرند. این کنترلرها سطوح مختلف Raid را پشتیبانی می کنند. با توجه به حساسیت بالای داده، مانیتورینگ سلامت کنترلرها در سرورهای HPE بسیار حائز اهمیت است. از این رو سامانه ی مانیتورینگ معین امکان مانیتورینگ سلامت کنترلرها را نیز فراهم کرده است.

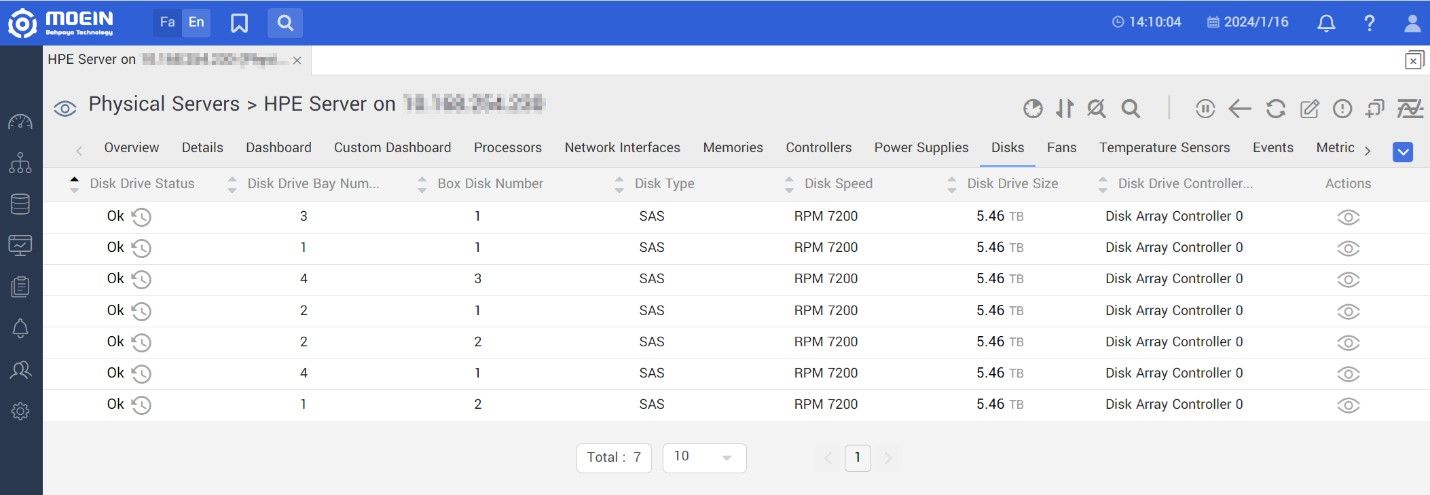

دیسک ها(Disks)

دیسک ها به منظور ذخیره سازی داده ها در سرورها مورد استفاده قرار می گیرد. از این رو مانیتورینگ سلامت دیسک ها و محل قرارگیری هر یک از دیسک ها دارای اهمیت است. سامانه ی مانیتورینگ معین علاوه بر مانیتورینگ سلامت دیسک ها، نوع دیسک، سرعت آن، ظرفیت، شماره ی سریال و محل قرارگیری آن را جمع آوری و در دسترس بهره برداران قرار داده است.

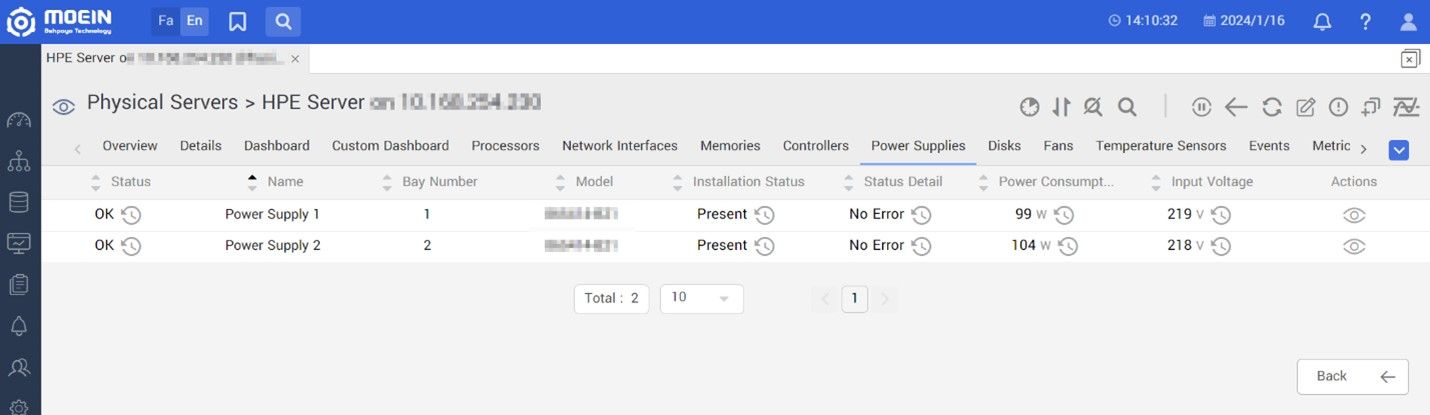

منابع تغذیه(Power Supplies)

منابع تغذیه توان الکتریکی مورد نیاز برای راه اندازی سرورها را فراهم می کنند. در سرورهای HPE به منظور افزایش قابلیت اطمینان دو منبع تغذیه مورد استفاده قرار می گیرد. در حال حاضر در سامانه ی معین سلامت منابع تغذیه، ولتاژ ورودی، توان مصرفی، مدل، وضعیت Redundant ، مدل، شماره سریال و وضعیت خطا مانیتور می شود.

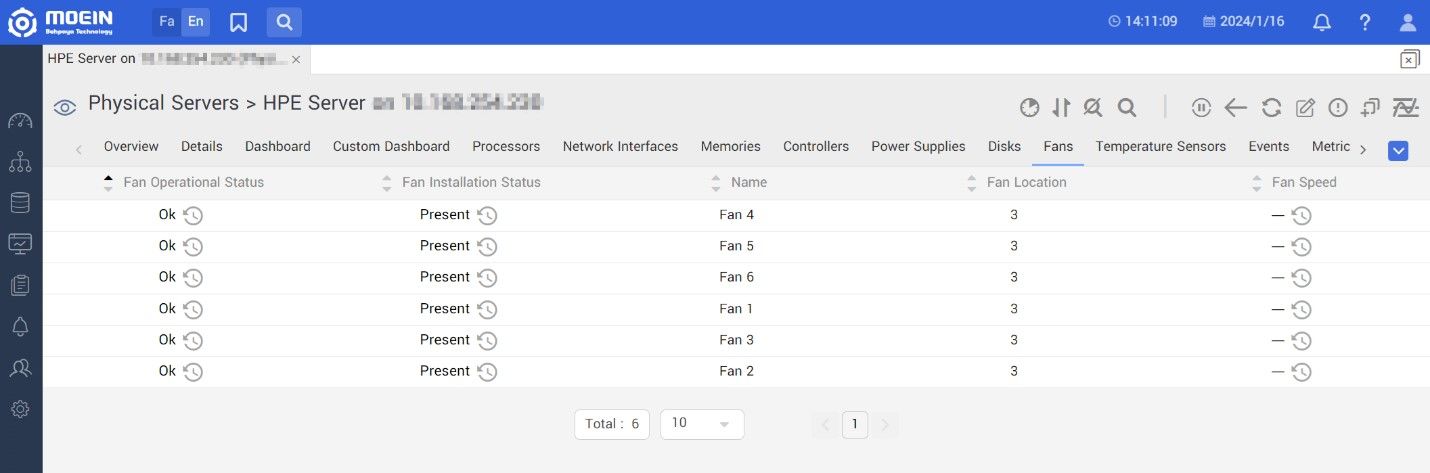

فن ها(Fans)

فن ها به منظور خنک سازی ماژول های سرور مورد استفاده قرار می گیرند. عدم کارکرد صحیح فن ها باعث گرم شدن محیط سرور و در نتیجه کاهش کارایی در سرور خواهد شد. از این رو مانیتورینگ ماژول های فن نیز دارای اهمیت است. سامانه ی مانیتورینگ معین وضعیت سلامت عملکرد فن، وضعیت نصب، محل قرار گیری، و سرعت آن را مانیتور می کند.

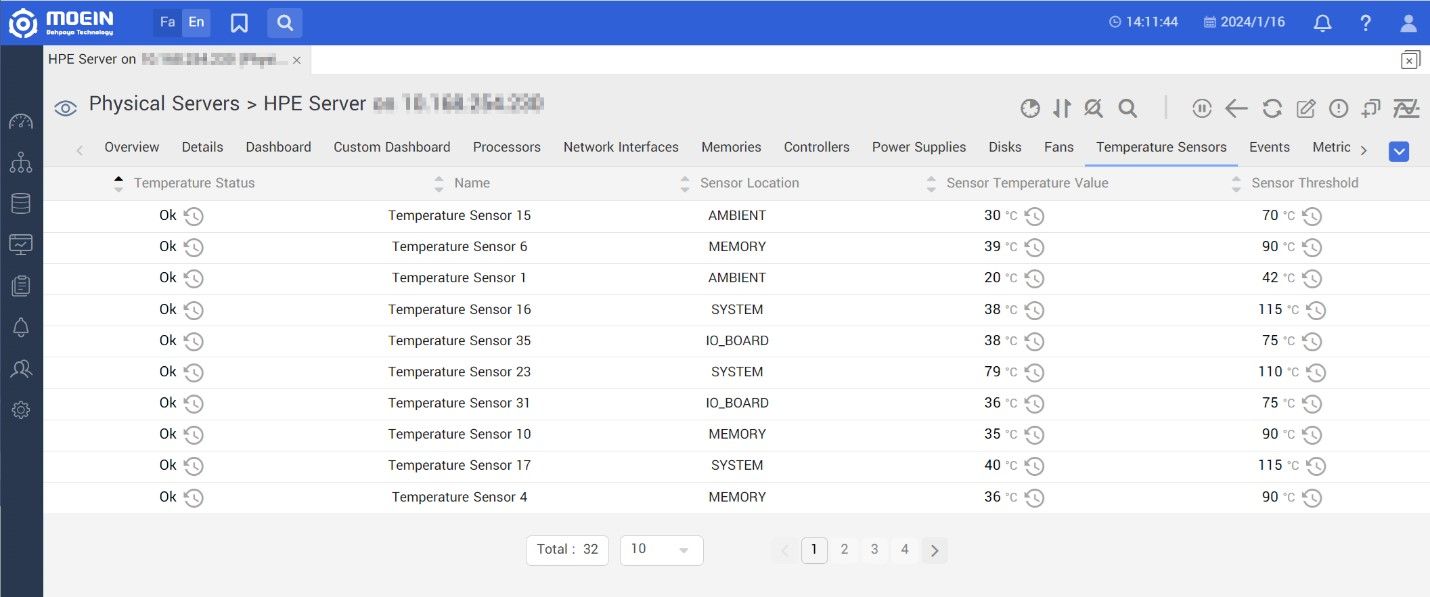

سنسورهای دما(Temperature Sensors)

هر سرور HPE دارای تعداد قابل توجهی سنسور دما است که وضعیت دمایی بخش های مختلف سرور را اندازه گیری و گزارش می کنند. در برخی از این سرورها نزدیک به ۳۰ سنسور تعبیه شده است که مانیتورینگ آنها دارای اهمیت است. سامانه ی معین با جمع آوری مقدار سنسورها و ارایه امکان تنظیم آستانه برای هریک از سنسورها مانیتورینگ سنسورهای دما را تسهیل کرده است و اپراتور دیگر نیازی به نظارت دایمی بر مقدار سنسورها ندارد.
